項目名稱：育英中小學網絡鋪設，項目代碼：ADRF20181022-1205。
實現功能：監控，廣播，網絡，電視。

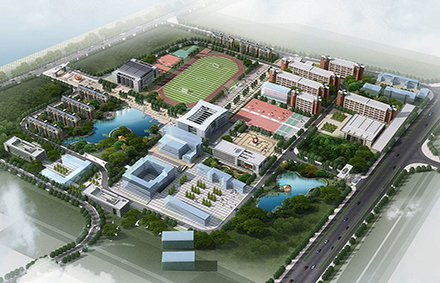

項目概述：育英中學園區占地47畝，建筑7棟，網絡布線采用光纖，已鋪設完畢。視頻監控點124個，攝像頭像素500W；有線電視安裝點32個；以太網語音揚聲器48個；以太網網絡接入點103個，固定電話機13個。
組網方案：GPON點對多點組網。設備連接順序：電信光纖接入機房三層交換機的上行SFP接口，OLT的上行接口接入三層交換機的下行接口，光貓的PON接口接入OLT的PON接口。揚聲器，攝像頭，電腦等接入光貓的下行LAN接口。另外，語音服務器和視頻存儲及監控系統分別接入OLT的上行接口。
有線電視數據獨立于網絡數據，在不同的光纖里傳輸，雙纖布線。
配置功能要求：
|
場所 |
描述 |
|
上課教室 |
以太網揚聲器+網絡數據訪問 |
|
實驗室及圖書樓 |
網絡數據訪問 |
|
教室宿舍 |
網絡數據訪問+電視節目收看 |
|
教員辦公室 |
網絡數據訪問+固話通訊 |
|
食堂 |
網絡數據訪問+電視節目收看 |
|
門衛 |
數據訪問+電視節目收看+固話通訊 |
|
其余場所布置監控 |
|
備注：教室、實驗室、圖書館為內部網絡數據，其余的網絡訪問點為外部網絡數據。
帶寬規劃：
|
設備 |
數量 |
預設保證帶寬/每設備 |
總帶寬 |
|
語音揚聲器 |
48 |
500Kbps |
24Mbps |
|
網絡接入 |
103 |
6Mbps |
633Mbps |
|
有線電視 |
32 |
----（獨立信道） |
----（獨立信道） |
|
攝像頭 |
124 |
5Mbps |
620Mbps |
|
固定電話 |
13 |
1Mbps |
13Mbps |
VLAN規劃：
|
設備 |
VLAN |
優先級 |
|
語音揚聲器 |
2200 |
5 |
|
IPTV組播視頻 |
2300 |
4 |
|
監控視頻 |
2400 |
4 |
|
外部網絡數據 |
2500 |
2 |
|
內部網絡數據 |
2700 |
3 |
|
固定電話VOIP |
2600 |
5 |
設備清單：
|
設備 |
規格 |
數量 |
設備型號 |
|
OLT |
GPON 8個PON接口+4個GE接口 |
1 |
MA6580T |
|
單口光貓 |
GPON 一個PON接口+1個GE接口 |
6 |
AP210G |
|
四口光貓 |
GPON 一個PON接口+4個FE接口 |
52 |
AP240 |
|
四口語音光貓 |
GPON 一個PON接口+4個FE接口+一個VOIP接口 |
12 |
AP243 |
|
四口CATV光貓 |
GPON 一個PON接口+4個FE接口+一個CATV接口 |
32 |
AP242 |
|
四口CATV 語音光貓 |
GPON 一個PON接口+4個FE接口+一個CATV接口+一個VOIP接口 |
1 |
AP2423 |
|
8口POE 光貓 |
GPON 一個PON接口+8個FE接口，每個FE端口支持POE供電 |
21 |
AP280P |
|
ODN分光器 |
1分4，均勻分光 |
6 |
1X4 PLC 插卡式 |
|
ODN分光器 |
1分8，均勻分光 |
22 |
1X8 PLC 插卡式 |
|
三層交換機 |
2個SFP千兆上行接口，8個GE下行接口 |
1 |
S5008PV2-EI |
備注：機房端，使用4個OLT PON接口。
PON0 接入21個POE ONU，作為監控?cái)?shù)據通道，布線為二級分光，第一級為1分4 ODN，第二級1分4和1分8 ODN各兩個，理論鏈路最大光衰減16dBm；
PON1 接入教室、實驗室及圖書室網絡設備，布線采用二級分光，第一級為1分8 ODN，第二級為1分8 ODN 八個，理論鏈路最大光衰減19dBm；
PON2 接入教師宿舍樓網絡設備，布線采用二級分光，第一級為1分4 ODN，第二級為1分8 ODN 四個，理論鏈路最大光衰減16dBm；
PON3 接入剩余所有網絡設備，教員辦公室食堂等，布線采用二級分光，第一級為1分4 ODN，第二級1分4和1分8 ODN各兩個，理論鏈路最大光衰減16dBm；
CATV有線電視接入使用獨立光纖通道，布線采用二級分光，第一級為1分8 ODN，第二級1分4 一個和1分8 ODN 四個，理論鏈路最大光衰減19dBm；
SFP光模塊接口LC；
PON 光纖接口SC-APC。
